T-Modular

T-Modular er en samlet designserie, der både fås som et indbygget, påbygget og nedhængt armatur. T-Modular tilbydes som standard i RAL9016 og RAL9005 med sort, hvid, sølv eller guld reflektor. T-Modular kan både opleves diskret og enkelt, samtidig med at den kan opleves moderne og fremtrædende i dens miljø. Dette skyldes de mange udtryksmuligheder i valg af farve, reflektor samt monteringsmulighed. Downlightserien er velegnet til brug i mødelokaler, kontorer, gangarealer, foyer med mere.

Installation

Indbygningsdownlight til alle lofttyper. Til montering medfølger monteringsfjeder. Tilslutning af downlight sker direkte – mulighed for 5pol Wago / Wieland stikforbindelse . Driver er ekstern og skal tilkobles downlight ved installation.

Armatur

T-Modular fås i 4 forskellige størrelser: Ø110×80 mm, Ø135×80 / Ø135×117 mm, Ø200×111 mm og Ø240×126 mm. T-Modular tilbydes som standard i RAL9016 og RAL9005 og fås med både hvid, sort, sølv eller guld reflektor. Downlight i RAL9016 leveres som standard med hvid reflektor. Downlight i RAL9005 leveres som standard med sort reflektor. T-Modular har en tæthedsklasse på IP20 – Option IP40 og er slagfast optil IK07. AC 220-240.

LED-information

T-Modular fås med Ra80 / Ra90 – 3000K eller 4000K. Tilbydes også med mulighed for 2700-6500 Kelvin Change / RGB. Stor lumenpakke – 10W-45W alt efter valg af størrelse på downlight. Downlighten fås med beam angle på 15°, 24°, 38° eller 60° spredning. Operationel levetid (L80B10) >50.000 timer ved ta 25 grader.

Lysregulering

T-Modular fås med On/Off, DALI, 1-10Vdc styring, Triac dimmer eller BLE.

LED driver forventet levetid >100.000 timer. Armaturets certificering er under CIE EN 60598 1-2 og herunder EN550 15/EMC.

Model: T-Modular
Størrelse: Ø110 x 80 mm
mA/W: Standard – 250mA/10W / 500mA/20W
Optik: 15° / 24° / 38° / 60° beam angle – UGR<19
Ra / Kelvin: Ra80/Ra90 – 3000K / 4000K – Option: Kelvin Change / RGBW
Montering: Indbyg
IP / IK: 20 – Option:40 / IK07
Farve: Armaturhus standard – RAL9016 / RAL9005
*Reflektorfarve – vælg mellem hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 0.7 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – Option: Wieland / Wago stikforbindelse
Styring: On/Off / DALI / 1-10V / TRIAC dim / Zigbee / BLE / RF-sensor
Startstrøm / Lækstrøm: 6.28A peak – 206usn/ 0.34mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.000 / SVM: 0.004
Sikring C10: 57 pr. sikring
Lysstrøm: 80-130lm/W

Model: T-Modular
Størrelse: Ø135 x 80 mm / Ø135 x 117 mm
mA/W: Standard – 350mA/15W / 500mA/20W / 600mA/25W /
700mA/30W
Optik: 15° / 24°  / 38°  / 60° beam angle – UGR<19
Ra / Kelvin: Ra80/Ra90 – 3000K / 4000K – Option: Kelvin Change / RGBW
Montering: Indbyg
IP / IK: 20 – Option: 40 / IK07
Farve: Armaturhus standard – RAL9016 / RAL9005
*Reflektorfarve – vælg mellem hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 0.8 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – Option: Wieland / Wago stikforbindelse
Styring: On/Off / DALI / 1-10V / TRIAC dimmer / Zigbee / BLE / RF-sensor
Startstrøm / Lækstrøm: 3.95A peak – 180us / 0.36mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.002 / SVM: 0.003
Sikring C10: 46 pr. sikring
Lysstrøm: 80-130lm/W

Model: T-Modular
Størrelse: Ø200 x 111 mm
mA/W: Standard – 500mA/20W / 600mA/25W / 700mA/30W

/ 850mA/35W / 950mA/40W / 1050mA/45W

Optik: 15° / 24°  / 38°  / 60° beam angle – UGR<19
Ra / Kelvin: Ra80/Ra90 – 3000K / 4000K – Option: Kelvin Change / RGBW
Montering: Indbyg
IP / IK: 20 – Option: 40 / IK07
Farve: Armaturhus standard – RAL9016 / RAL9005
*Reflektorfarve – vælg mellem hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 1.2 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – Option: Wieland / Wago stikforbindelse
Styring: On/Off / DALI / 1-10V / TRIAC dimmer / Zigbee / BLE / RF-sensor
Startstrøm / Lækstrøm: 7.9 peak – 180us / 0.41mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.032 / SVM: 0.005
Sikring C10: 33 pr. sikring
Lysstrøm: 80-130lm/W

Model: T-Modular
Størrelse: Ø240 x 126 mm
mA/W: Standard – 500mA/20W / 600mA/25W / 700mA/30W

/ 850mA/35W / 950mA/40W / 1050mA/45W

Optik: 15° / 24°  / 38°  / 60° beam angle – UGR<19
Ra / Kelvin: Ra80/Ra90 – 3000K / 4000K – Option: Kelvin Change / RGBW
Montering: Indbyg
IP / IK: 20 – Option: 40 / IK07
Farve: Armaturhus standard – RAL9016 / RAL9005
*Reflektorfarve – vælg mellem hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 1.6 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – Option: Wieland / Wago stikforbindelse
Styring: On/Off / DALI / 1-10V / TRIAC dimmer / Zigbee / BLE / RF-sensor
Startstrøm / Lækstrøm: 7.9 peak – 180us / 0.41mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.032 / SVM: 0.005
Sikring C10: 33 pr. sikring
Lysstrøm: 80-130lm/W

60° beam angle

30° beam angle

T-Modular - Ø110 mm

T-Modular - Ø240 mm

T-Modular - Ø135 mm

T-Modular - Ø200 mm

Teamtronic_Modular_Downlight_1

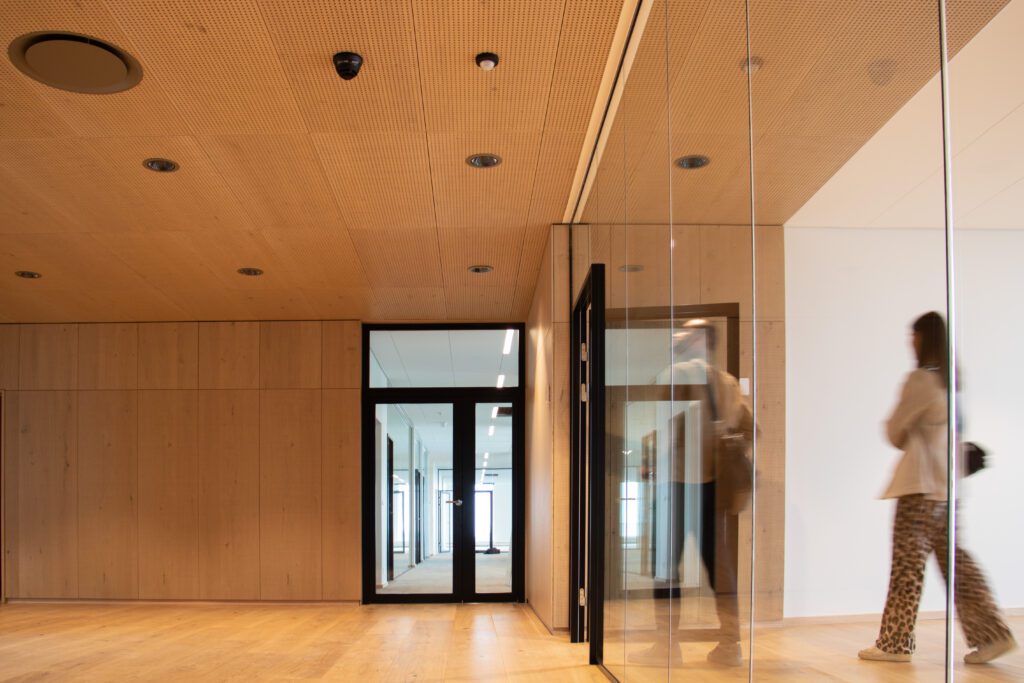

Orienthuset, Trælastholmen – Kontordomicil
