T-Modular Square

T-Modular Square er en videreudvikling af vores populære downlight, T-Modular. T-Modular Square er designet med en firkantet ramme, men med samme effektive lysegenskaber. Med T-Modular Square er det muligt at justere lysvinklen, da lyskilden kan vippes 25° grader. Dette gør armaturet fleksibelt og anvendeligt, idet armaturet f.eks. kan benyttes som wall washer, eller til at fremhæve eller skærme et bestemt fokus i et miljø.

Installation

T-Modular Square er til indbygning i loft. Til montering medfølger monteringsfjedre. Tilslutning af downlight sker direkte. Downlighten kan vippe 25° grader. Driver er separat og sammenkobles med downlight.

Armatur

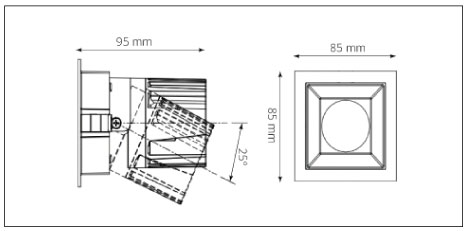

T-Modular Square måler (LxBxH) )85 x 85 x 95 mm eller 113 x 113 x 128 mm,  og armaturet er fremstillet i støbt aluminium og vejer 0.3 kg. og 0.6 kg alt efter størrelse. T-Modular Square har en tæthedsklasse på IP20 – option: IP40 og er slagfast op til IK07. AC 220-240. Fås som standard i RAL9016 (hvid) og 9005 (sort) – andre farver på forespørgsel. Reflektorfarve – hvid, sort, sølv eller guld.

LED-information

T-Modular Square fås med Ra80/90 – 3000/3500/4000K, option 2700-6500KC / Amber. Standard wattage fra 10W-25W alt efter valg af størrelse. Beam angle på 15°/ 24° /38° / 60°.

Operationel levetid (L80B10) >50.000 timer ved ta 25 grader.

Lysregulering

T-Modular Square fås med On/Off, Triac, DALI, 0-10V styring.

LED driver forventet levetid >100.000 timer. Armaturets certificering er under CIE EN 60598 1-2 og herunder EN550 15/EMC.

Model: T-Modular Square
Størrelse: 85 x 85 x 95 mm
mA/W: Standard – 120mA/10W / 300mA/12W
Optik: 15° / 24° / 38° / 60° beam angle – Justerbar 25° vertikalt
Ra / Kelvin: Ra80/90 – 3000K / 4000K – option: Kelvin Change
Montering: Indbyg
IP / IK: IP20 – Option: IP40 / IK07
Farve: Standard – RAL9016 / RAL9005
Reflektorfarve – hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 0.3 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – option: Waga / Wieland stikforbindelse
Styring: On/Off / DALI / 0-10V / Triac dim / Zigbee / BLE / RF
Startstrøm / Lækstrøm: 6.28A peak – 206usn / 0.34mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.000 / SVM: 0.004
Sikring C10: 57 pr. sikring
Lysstrøm: 80-130lm/W

Model: T-Modular Square
Størrelse: 113 x 113 x 128 mm
mA/W: Standard – 350mA/15W / 500mA/20W / 600mA/25W
Optik: 15° / 24° / 38° / 60° beam angle – Justerbar 25° vertikalt
Ra / Kelvin: Ra80/90 – 3000K / 4000K – option: Kelvin Change
Montering: Indbyg
IP / IK: IP20 – Option: IP40 / IK07
Farve: Standard – RAL9016 / RAL9005
Reflektorfarve – hvid, sort, sølv eller guld
Materiale: Aluminium
Vægt kg: 0.6 kg
IEC62717 (L80B10): >50.000h ved ta 25 grader
Tilslutning: Direkte – option: Waga / Wieland stikforbindelse
Styring: On/Off / DALI / 0-10V / Triac dim / Zigbee / BLE / RF
Startstrøm / Lækstrøm: 6.28A peak – 206usn / 0.34mA
Standby power: <0.5W
Flicker-free: Pst LM: 0.000 / SVM: 0.004
Sikring C10: 57 pr. sikring
Lysstrøm: 80-130lm/W

21° beam angle

T-Modular er en samlet designserie, der både fås som et indbygget, påbygget og nedhængt armatur. T-Modular serien kan både opleves diskret og enkelt, samtidig med at den kan opleves moderne og fremtrædende i dens miljø. Dette skyldes de mange udtryksmuligheder i valg af farve, reflektor samt monteringsmulighed
