Lighting module

* Længde LED / Lysåbning

Viste typer er udvalgte eksempler på lighting modules. Vi definerer sammen med dig den bedste løsning til dit projekt. Der er i dag stor variation og endeløse muligheder for at konfigurere dit lys. Du kan vælge mellem farvetemperatur, CRI, lystrømme, producentspecifikke LED-boards/drivere, afskærmninger, difusser, stikforbindelser osv. Vores standard lighting module har altid to parallelle LED-boards. Vi følger udviklingen på LED-markedet og har et nært samarbejde med vores underleverandører.

Du kan vælge et lighting module og placere det i Below profilet hvor du ønsker det. Der er også mulighed for at lave gennemgående lysbånd. Vores afskærmninger kan leveres i hele længder op til 6000 mm. Valget er dit.

Below light module 600

374 mA, systemeffekt 15.7W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 2400

1496 mA, systemeffekt 53,6W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 1200 kelvin change

935 mA, systemeffekt 34.,W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 900

561 mA, systemeffekt 21,4W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 2400 x 2 DALI adresser

2 x 748 mA, systemeffekt 28W (56W)
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 1200

748 mA, systemeffekt 28W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 2800

1870 mA, systemeffekt 66,7W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 1500

935 mA, systemeffekt 34,5 W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 2800 x 2 DALI adresser

935 mA, systemeffekt 34,6W (69W)
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module 1800

1122 mA, systemeffekt 40,7W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

Below light module health white and red

935 mA, systemeffekt 34.,W
CRI>90 4000 kelvin
PMMA Prismatisk afskærmning
I-diff 20 LED diffuser
IP21
RAL9016
WINSTA midi h-blok 770-933
DALI-dimming

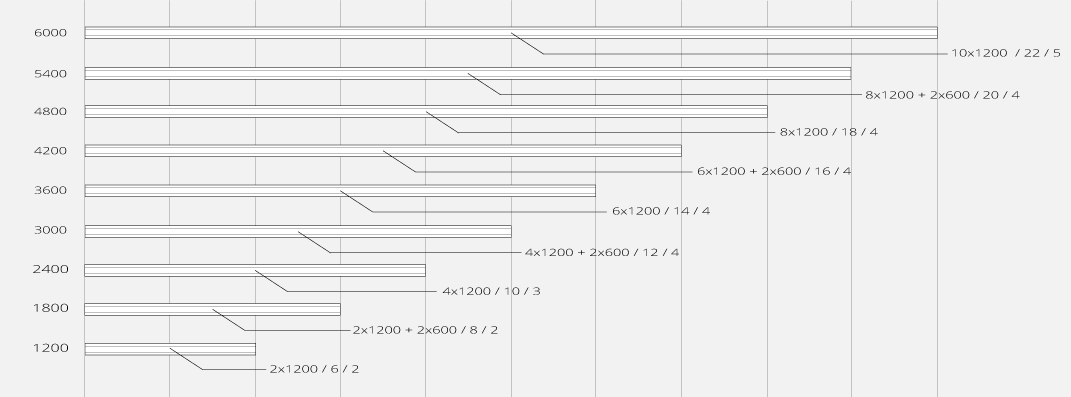

Profil længder

*Indskud / stødbeslag / ophæng

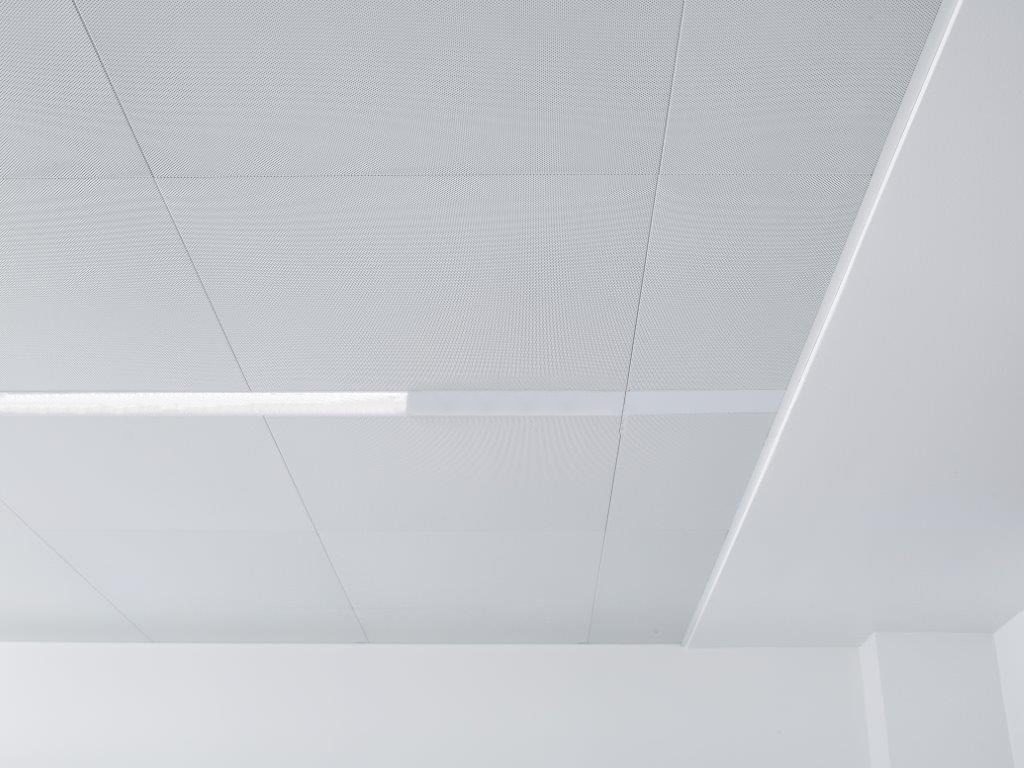

Below 100-44D profilet er udviklet til DAMPA Clip-In Custom Kassette. Below profilet udnytter mellemrummet mellem det øverste lag af bæreskinner og loftkassettens underside. Below profilets vinklede sider tillader at bæresystemets nederste lag kan monteres efter standardanvisninger fra DAMPA. Ved brug af Below 100-44D tilføjes en ekstra bæreskinne i længderetningen af profilet. Bæresystemet beholdes intakt og kan færdiggøres inden Below profilet monteres. Below profilet kan være gennemgående i hele loftkonstruktionen eller som single enheder. Below profilet ophænges direkte i bæresystemet eller på ophængsbeslag monteret i loftet. Below 100-44D placeres ved væg direkte i kantliste eller efter anvisning for øvrige kant løsninger.

Below profil 1200 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_1200
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 4200 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_4200
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 1800 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_1800
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 4800 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_4800
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 2400 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_2400
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 5400 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_5400
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 3000 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_3000
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 6000 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_6000
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below profil 3600 DAMPA Clip-In Custom Kassette

Below_100-44D_DAMPA_Clip_In_3600
DAMPA Clip-In Custom Kassette
Microprismatisk afskærmning
Standard RAL9016
Bærebeslag og strop

Below er et lukket linjeprofil, hvor der er stor frihed til placering af tekniske komponenter såsom spots, sprinkler, nødlys, PIR-sensorer og detektorer. Beskrivelse af fabrikater og placering sker i samarbejde med de projekterende arkitekter og rådgivende ingeniører Beskrivelse af fabrikater og placeringer sker i samarbejde med el-installatør, projekterende arkitekter eller rådgivende ingeniører. Hos Teamtronic har vi sammensat forskellige kits, der let kan kombineres efter behov og ønsker. Ved forespørgseler på kits, som ikke er en del af vores standard kits, finder vi en løsning.

Sprinklergennemførings Kit

Røgdetektor Kit

Endetilpasnings Kit

EasyAir Kit
