Længde lighting module / lysåbning
Teamtronic tilbyder lighting modules til Below-serien med udvalgte LED-boards og drivere, der giver en stor variation og utallige muligheder. Det betyder, at det er muligt at tilpasse profillængder, farvetemperatur, Ra-værdi, lysstrømme, afskærmning, difussere, stikforbindelser med mere. Derved er det muligt at designe de ønskede lighting modules, så belysningen lever op til projektspecifikke ønsker.
Illustrationen viser udvalgte eksempler på længder af lighting modules.
Below lighting module 560 mm
BLM_2x560_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
Philips Fortimo
Driver Xi36TD
BLM_2x560_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi36SR
Below lighting module 1680 mm
BLM_2x1680_Xi75TD_25-72W_PRM_W3_DA
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
Philips Fortimo
Driver Xi75TD
BLM_2x1680_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo LED
Driver Xi75SR
Below lighting module 840 mm
BLM_2x840_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
Philips Fortimo
Driver Xi36TD
BLM_2x840_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi36SR
Below lighting module 2350 mm
BLM_2x2330_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi75SR
BLM_2x1680_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi75SR
Below lighting module 1120 mm
BLM_2x1120_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
Philips Fortimo
Driver Xi36TD
BLM_2x1120_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi36SR
Below lighting module 2350 mm x 2 DALI adresser
BLM_2x2330_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 – 3000/4000 kelvin
EasyAir SNS210 MC
Philips Fortimo
Driver Xi75SR
På forspøgsel
Længde lighting module / lysåbning
Teamtronic tilbyder lighting modules til Below-serien med udvalgte LED-boards og drivere, der giver en stor variation og utallige muligheder. Det betyder, at det er muligt at tilpasse profillængder, farvetemperatur, Ra-værdi, lysstrømme, afskærmning, difussere, stikforbindelser med mere. Derved er det muligt at designe de ønskede lighting modules, så belysningen lever op til projektspecifikke ønsker.
Illustrationen viser udvalgte eksempler på længder af lighting modules.
Below lighting module 560 mm
Module_2xSC-HE_560_PRM_DAL030_10-28W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL030
Below lighting module 1790 mm
Module_2xSC-HE_1790_PRM_DAL050_19-45W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL050
Below lighting module 890 mm
Module_2xSC-HE_890_PRM_DAL030_10-28W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL030
Below lighting module 2350 mm
Module_2xSC-HE_2350_PRM_DAL060_W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL060
Below lighting module 1120 mm
Module_2xSC-HE_1120_PRM_DAL050_19-45W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL050
Below lighting module 1455 mm
Module_2xSC-HE_1455_PRM_DAL050_19-45W_DALI
Ra80/90 – 3000/4000 kelvin
Touch & DALI-dimming
LED SC-HE-serie
Driver DAL050
Standard profillængde på Below profil

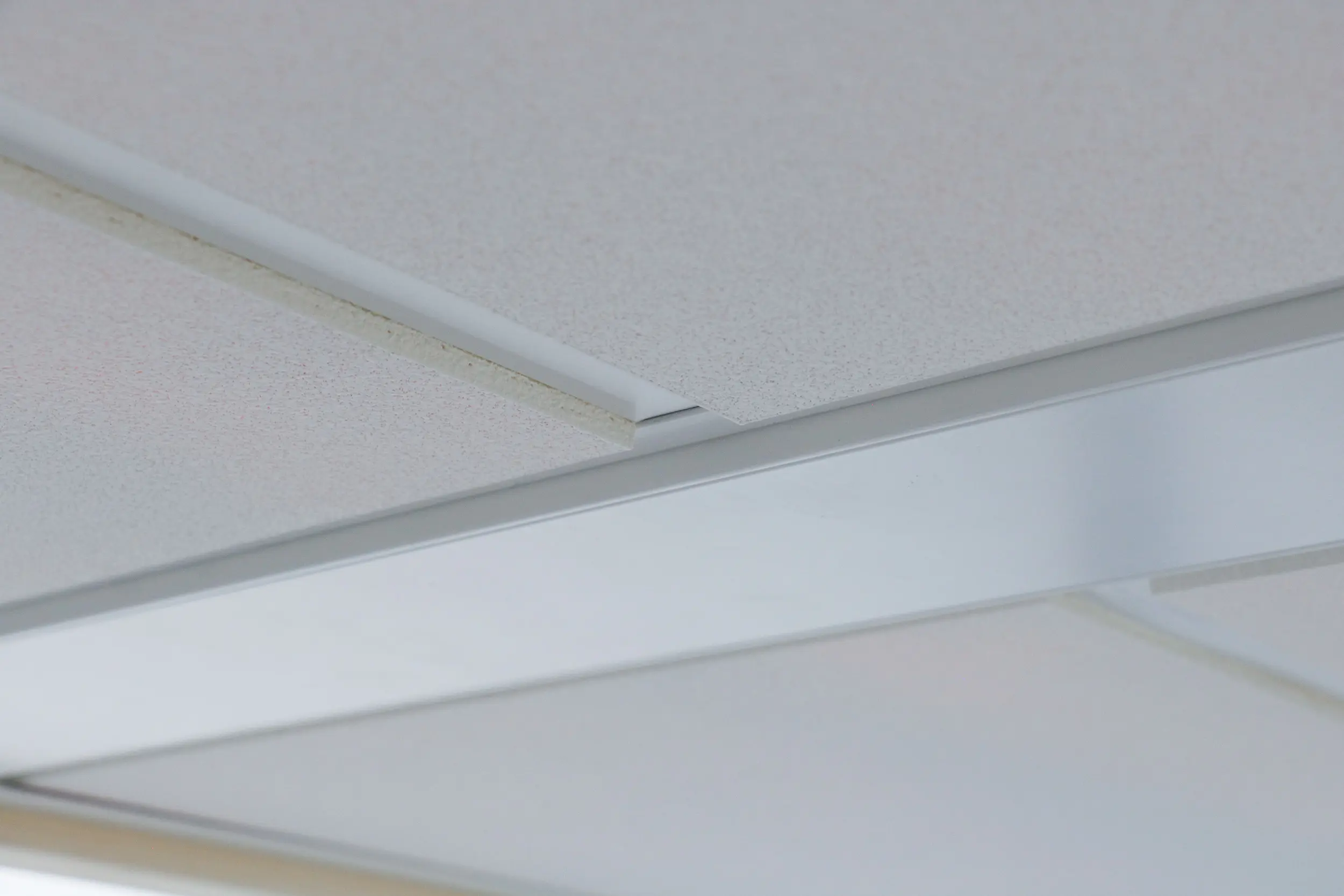

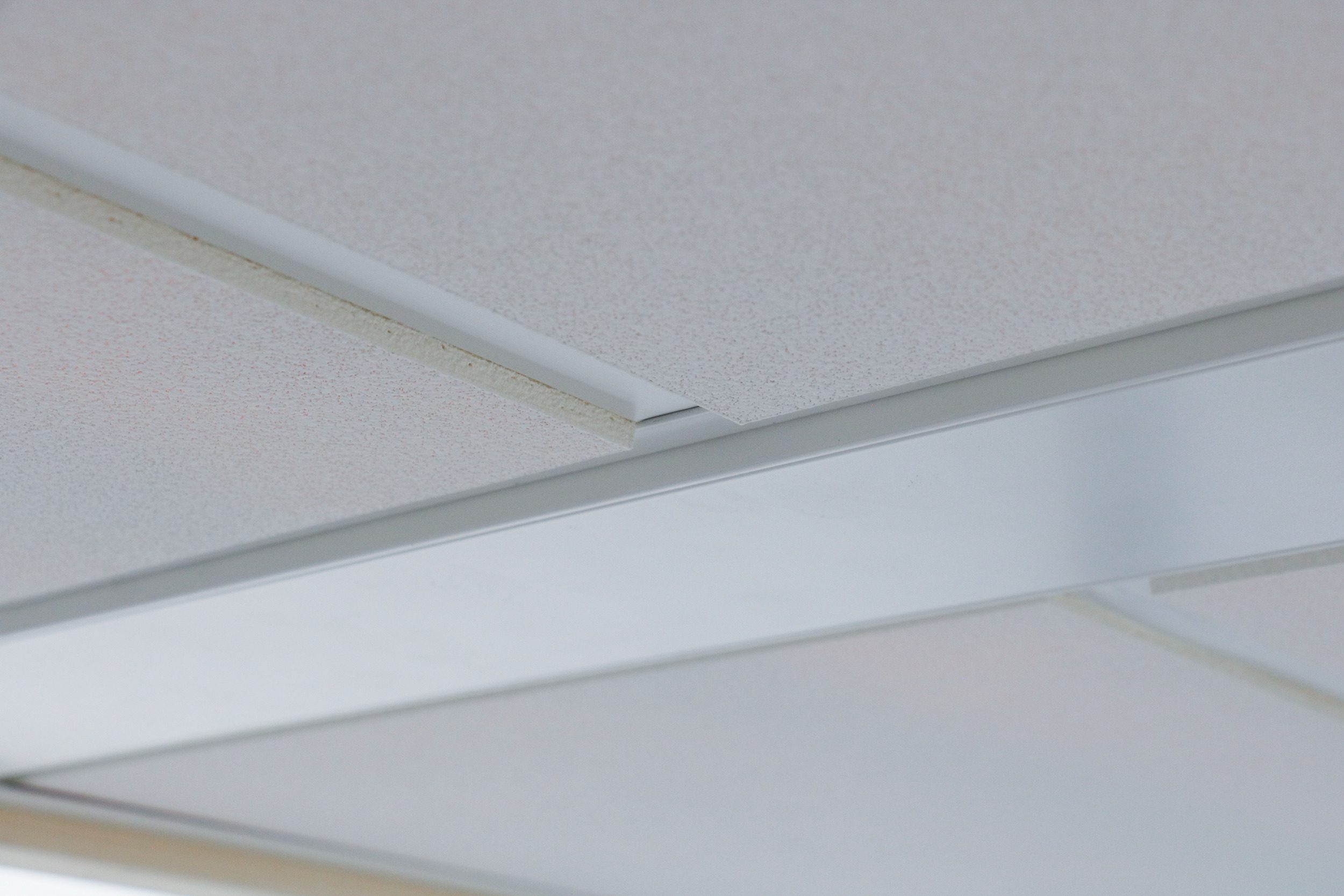

Below 100-36 Ecophon Hygiene Meditec integreres let i loftet under byggefasen og er samtidig let at anvende såvel i udbud som i projektering. Loftsystemets hovedskinner monteres vinkelret på profilerne. Det unikke er, at Below profilet kan spænde fra væg til væg med specielt designet skydebeslag. Denne funktion betyder at du kan korrigere for bygningstolerancer. Not mellem loftpladerne er 8 mm og not mod profil er 4 mm. Under downloads kan du finde monteringsvejledninger, planudsnit, loft detaljer med mere. De viste typer er vores standard længder, men vi kan tilpasse præcist efter dine ønsker.
Below profil 600 mm
Below_profil_Hygiene_Meditec_E_600_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 4200 mm
Below_profil_Hygiene_Meditec_E_4200_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 1200 mm
Below_profil_Hygiene_Meditec_E_1200_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 4800 mm
Below_profil_Hygiene_Meditec_E_4800_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 1800 mm
Below_profil_Hygiene_Meditec_E_1800_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 5400 mm
Below_profil_Hygiene_Meditec_E_5400_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 2400 mm
Below_profil_Hygiene_Meditec_E_2400_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below profil 6000 mm
Below_profil_Hygiene_Meditec_E_6000_RAL9016
Systemloft Ecophon Hygiene Meditec E
Microprismatisk afskærmning
Standard RAL9016
Montagebeslag og strop
Below er et lukket linjeprofil, hvor der er stor frihed til placering af tekniske komponenter såsom spots, sprinkler, nødlys, PIR-sensorer og detektorer. Beskrivelse af fabrikater og placering sker i samarbejde med de projekterende arkitekter og rådgivende ingeniører Beskrivelse af fabrikater og placeringer sker i samarbejde med el-installatør, projekterende arkitekter eller rådgivende ingeniører. Hos Teamtronic har vi sammensat forskellige kits, der let kan kombineres efter behov og ønsker. Ved forespørgseler på kits, som ikke er en del af vores standard kits, finder vi en løsning.
