Länge Beleuchtungsmodul / Lichtöffnung
Teamtronic bietet Beleuchtungsmodule für die Below-Serie mit ausgewählten LED-Platinen und Treibern an, die eine große Vielfalt und unzählige Möglichkeiten bieten. Das bedeutet, dass es möglich ist, Profillängen, Farbtemperatur, Ra-Wert, Lichtstrom, Abschirmung, Diffusoren, Steckverbinder und mehr individuell zu gestalten. Dies ermöglicht es, die gewünschten Beleuchtungsmodule so zu gestalten, dass die Beleuchtung projektspezifische Anforderungen erfüllt.
Die Abbildung zeigt ausgewählte Beispiele für Beleuchtungsmodullängen.
Unterhalb des Beleuchtungsmoduls 560 mm
BLM_2xLV5_560_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
Philips Fortimo LED LV5
Treiber Xi36TD
BLM_2xLV5_560_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi36SR
Unterhalb des Beleuchtungsmoduls 1680 mm
BLM_2xLV5_1680_Xi75TD_25-72W_PRM_W3_DA
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
Philips Fortimo LED LV5
Treiber Xi75TD
BLM_2xLV5_1680_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi75SR
Unterhalb des Beleuchtungsmoduls 840 mm
BLM_2xLV5_840_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
Philips Fortimo LED LV5
Treiber Xi36TD
BLM_2xLV5_840_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi36SR
Unterhalb des Beleuchtungsmoduls 2350 mm
BLM_2xLV5_2330_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi75SR
BLM_2xLV5_1680_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi75SR
Unterhalb des Beleuchtungsmoduls 1120 mm
BLM_2xLV5_1120_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
Philips Fortimo LED LV5
Treiber Xi36TD
BLM_2xLV5_1120_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi36SR
Unteres Beleuchtungsmodul 2350 mm x 2 DALI-Adressen
BLM_2xLV5_2330_Xi75SR_25-72W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi75SR
Vorahnung
Unterhalb des Beleuchtungsmoduls 1400 mm
BLM_2xLV5_1400_Xi36TD_13-36W_PRM_W5_DA
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
Philips Fortimo LED LV5
Treiber Xi36TD
BLM_2xLV5_1400_Xi36SR_13-36W_PRM_W3_EA
Ra80/90 - 3000/4000 Kelvin
EasyAir SNS210 MC
Philips Fortimo LED LV5
Treiber Xi36SR
Länge Beleuchtungsmodul / Lichtöffnung
Teamtronic bietet Beleuchtungsmodule für die Below-Serie mit ausgewählten LED-Platinen und Treibern an, die eine große Vielfalt und unzählige Möglichkeiten bieten. Das bedeutet, dass es möglich ist, Profillängen, Farbtemperatur, Ra-Wert, Lichtstrom, Abschirmung, Diffusoren, Steckverbinder und mehr individuell zu gestalten. Dies ermöglicht es, die gewünschten Beleuchtungsmodule so zu gestalten, dass die Beleuchtung projektspezifische Anforderungen erfüllt.
Die Abbildung zeigt ausgewählte Beispiele für Beleuchtungsmodullängen.
Unterhalb des Beleuchtungsmoduls 560 mm
Module_2xSC-HE_560_PRM_DAL030_10-28W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL030
Unterhalb des Beleuchtungsmoduls 1790 mm
Module_2xSC-HE_1790_PRM_DAL050_19-45W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL050
Unterhalb des Beleuchtungsmoduls 890 mm
Module_2xSC-HE_890_PRM_DAL030_10-28W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL030
Unterhalb des Beleuchtungsmoduls 2350 mm
Module_2xSC-HE_2350_PRM_DAL060_W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL060
Unterhalb des Beleuchtungsmoduls 1120 mm
Module_2xSC-HE_1120_PRM_DAL050_19-45W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL050
Unterhalb des Beleuchtungsmoduls 1455 mm
Module_2xSC-HE_1455_PRM_DAL050_19-45W_DALI
Ra80/90 - 3000/4000 Kelvin
Touch & DALI Dimmen
LED-Serie SC-HE
Treiber DAL050

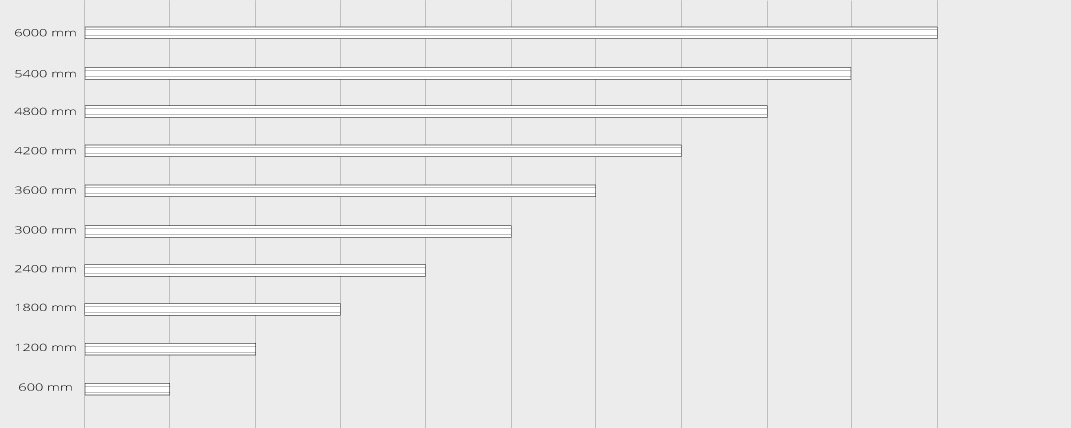

Standard-Profil-Länge am Unteren Profil

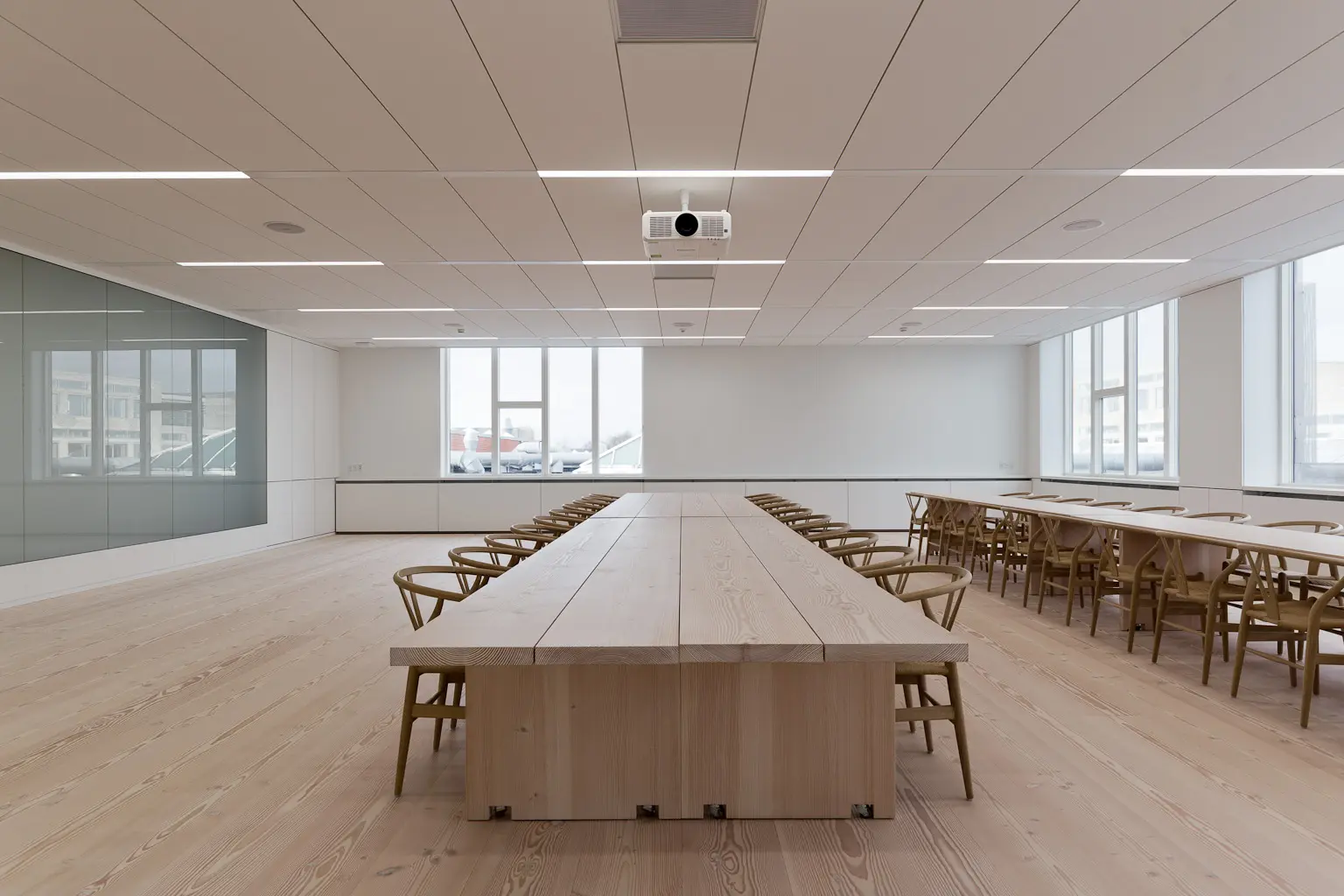

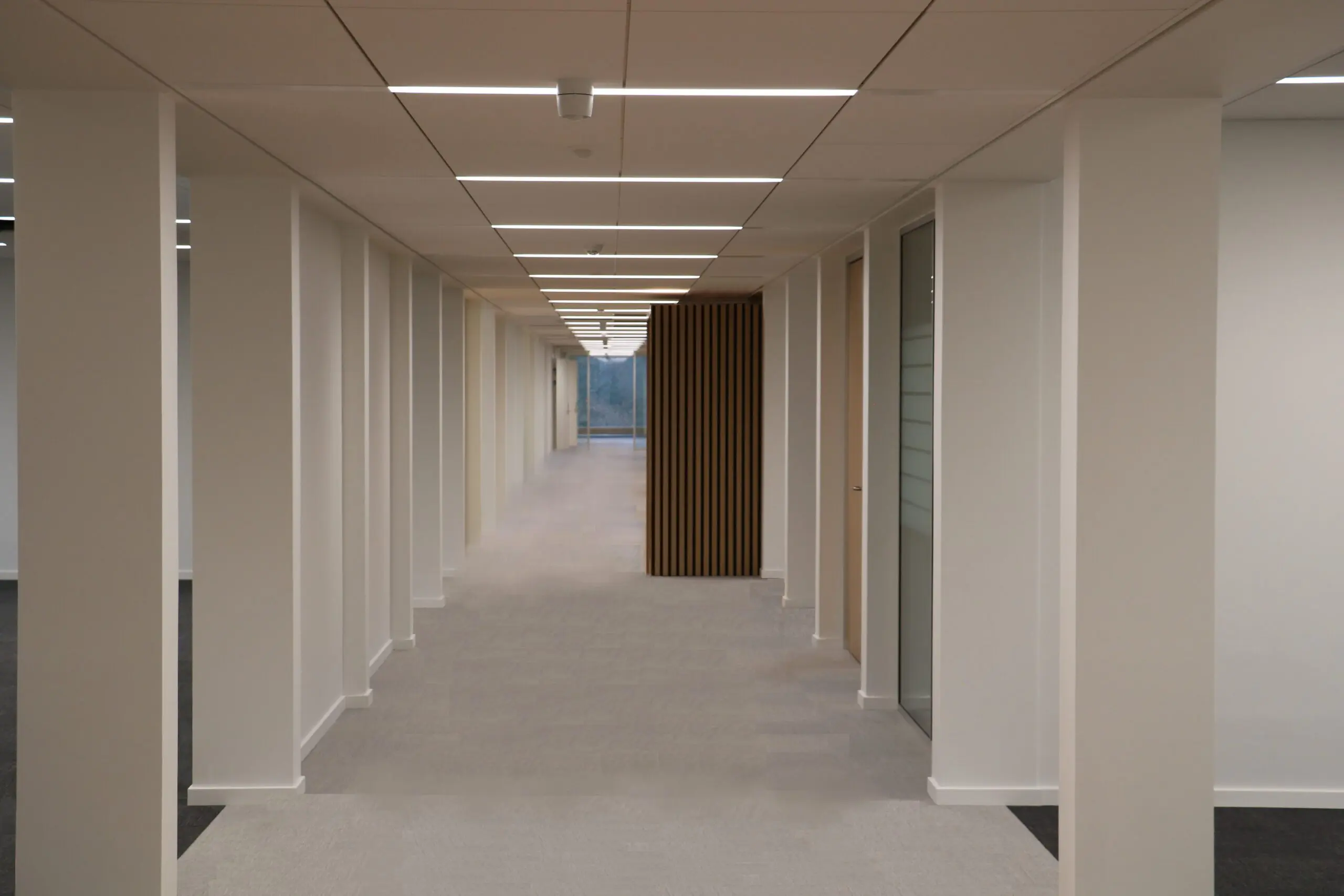

Below 100-44 Ecophon Focus Dg integreres let i loftet under byggefasen og er samtidig let at anvende såvel i udbud som i projektering. Loftsystemets hovedskinner monteres vinkelret på profilerne. Det unikke er, at Below profilet kan spænde fra væg til væg med specielt designet skydebeslag. Denne funktion betyder at du kan korrigere for bygningstolerancer. Not mellem loftpladerne er 8 mm og not mod profil er 4 mm. Under downloads kan du finde monteringsvejledninger, planudsnit, loft detaljer med mere. De viste typer er vores standard længder, men vi kan tilpasse præcist efter dine ønsker.
Unterhalb des Profils 600 mm
Below_profil_Focus_Dg_600_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Below profil 3000 mm
Below_profil_Focus_Dg_3000_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 5400 mm
Below_profil_Focus_Dg_5400_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 1200 mm
Below_profil_Focus_Dg_1200_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Below profil 3600 mm
Below_profil_Focus_Dg_3600_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 6000 mm
Below_profil_Focus_Dg_6000_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 1800 mm
Below_profil_Focus_Dg_1800_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 4200 mm
Below_profil_Focus_Dg_4200_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 2400 mm
Below_profil_Focus_Dg_2400_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Unterhalb des Profils 4800 mm
Below_profil_Focus_Dg_4800_RAL9016
Systemloft Ecophon Focus Dg
Indskudsskinner
Stoßdämpferhalterungen
Ausrichten gegen die Wand
Es handelt sich um ein geschlossenes Leitungsprofil, bei dem eine große Freiheit bei der Platzierung von technischen Komponenten wie Scheinwerfern, Sprinklern, Notleuchten, PIR-Sensoren und Meldern besteht. Die Beschreibung der Marken und die Platzierung erfolgt in Zusammenarbeit mit den planenden Architekten und beratenden Ingenieuren Die Beschreibung der Marken und die Platzierung erfolgt in Zusammenarbeit mit Elektroinstallateuren, planenden Architekten oder beratenden Ingenieuren. Bei Teamtronic haben wir verschiedene Bausätze zusammengestellt, die je nach Bedarf und Wunsch einfach kombiniert werden können. Wenn Sie Bausätze wünschen, die nicht zu unseren Standardbausätzen gehören, werden wir eine Lösung finden.
