T-Hee indbyg
T-Hee er et enkelt og tidløst armatur, der både fås til indbyg og påbyg. Indbygningsarmaturet har et smalt design, hvor indbygningshøjden er minimal. Teknologien bygger på sideview, hvor lyset sendes vandret ind mod midten fra armaturets kant og en unik ensartethed af lysfordelingen opnås. Armaturet fås med opal eller mircoprismatisk afskærmning. T-Hee fås desuden i 5 forskellige størrelser.
Installation
Designarmatur til indbyg – fås også til påbyg. Til montering medfølger monteringsfjeder – antal afhænger af armaturets størrelse. Tilslutning af armaturet sker direkte. Driver er separat og monteret på bagsiden af armaturet.
Armatur
T-Hee fås i 5 forskellige størrelser – Ø238, Ø298, Ø400 og Ø498, er af materialet aluminium og vejer mellem 0.5 – 2.4 kg alt efter valg af størrelse. Armaturet har en tæthedsklasse på IP20 eller IP44 og er slagfast op til IK07. AC 220-240. Opal / Mircoprismatisk afskærmning. Fås som standard i RAL9016 (hvid).
LED-information
T-Hee fås med Ra80 – option Ra>90 og med 3000/4000 kelvin. Standard wattage 16W, 23W, 30W, 35W eller 40W alt efter valg af størrelse. Operationel levetid (L80B10) 50.000 timer ved ta 25 grader.
Lysregulering
T-Hee fås som standard med On/Off, 1-10V / DALI eller sensor
LED driver forventet levetid >100.000 timer. Armaturets certificering er under CIE EN 60598 1-2 og herunder EN550 15/EMC.
| Model: | T-Hee |
| Størrelse: | Ø175 mm x 12 mm (Cutout: Ø160 mm) |
| mA/W: | Standard – 350mA/12W |
| Optik: | Opal – 110° beam angle / Microprismatisk – 90° beam angle + UGR <19 |
| Ra / Kelvin: | Ra80 – 3000K / 4000K (Option Ra90) |
| Montering: | Indbyg |
| IP / IK: | IP20 – Option: IP44 / IK04 |
| Farve: | Standard – RAL9016 |
| Materiale: | Aluminium |
| Vægt kg: | 0.5 kg |
| IEC62717 (L80B10): | >50.000h ved ta 25 grader |
| Tilslutning: | Direkte |
| Styring: | On/Off / 1-10V / DALI / Sensor |
| Startstrøm / Lækstrøm: | 3.95A peak – 180us / 0.36mA |
| Standby power: | <0.5 |
| Flicker-free: | Pst LM: 0.002 / SVM: 0.003 |
| Sikring C10: | 46 pr. sikring |
| Lysstrøm: | 120lm/W |
| Model: | T-Hee |
| Størrelse: | Ø238 mm x 12 mm (Cutout: Ø220 mm) |
| mA/W: | Standard – 550mA/20W |
| Optik: | Opal – 110° beam angle / Microprismatisk – 90° beam angle + UGR <19 |
| Ra / Kelvin: | Ra80 – 3000K / 4000K (Option Ra90) |
| Montering: | Indbyg |
| IP / IK: | IP20 – Option: IP44 / IK04 |
| Farve: | Standard – RAL9016 |
| Materiale: | Aluminium |
| Vægt kg: | 0.7 kg |
| IEC62717 (L80B10): | >50.000h ved ta 25 grader |
| Tilslutning: | Direkte |
| Styring: | On/Off / 1-10V / DALI / Sensor |
| Startstrøm / Lækstrøm: | 3.95A peak – 180us / 0.36mA |
| Standby power: | <0.5 |
| Flicker-free: | Pst LM: 0.002 / SVM: 0.003 |
| Sikring C10: | 46 pr. sikring |
| Lysstrøm: | 120lm/W |
| Model: | T-Hee |
| Størrelse: | Ø298 mm x 12 mm (Cutout: Ø280 mm) |
| mA/W: | Standard – 650mA/24W |
| Optik: | Opal – 110° beam angle / Microprismatisk – 90° beam angle + UGR <19 |
| Ra / Kelvin: | Ra80 – 3000K / 4000K (Option Ra90) |
| Montering: | Indbyg |
| IP / IK: | IP20 – Option: IP44 / IK04 |
| Farve: | Standard – RAL9016 |
| Materiale: | Aluminium |
| Vægt kg: | 1.2 kg |
| IEC62717 (L80B10): | >50.000h ved ta 25 grader |
| Tilslutning: | Direkte |
| Styring: | On/Off / 1-10V / DALI / Sensor |
| Startstrøm / Lækstrøm: | 7.9A peak – 180us / 0.41mA |
| Standby power: | <0.5 |
| Flicker-free: | Pst LM: 0.002 / SVM: 0.003 |
| Sikring C10: | 33 pr. sikring |
| Lysstrøm: | 116lm/W |
| Model: | T-Hee |
| Størrelse: | Ø400 mm x 12 mm (Cutout: Ø390 mm) |
| mA/W: | Standard – 1000mA/35W |
| Optik: | Opal – 110° beam angle / Microprismatisk – 90° beam angle + UGR <19 |
| Ra / Kelvin: | Ra80 – 3000K / 4000K (Option Ra90) |
| Montering: | Indbyg |
| IP / IK: | IP20 – Option: IP44 / IK04 |
| Farve: | Standard – RAL9016 |
| Materiale: | Aluminium |
| Vægt kg: | 1.6 kg |
| IEC62717 (L80B10): | >50.000h ved ta 25 grader |
| Tilslutning: | Direkte |
| Styring: | On/Off / 1-10V / DALI / Sensor |
| Startstrøm / Lækstrøm: | 7.9A peak – 180us / 0.41mA |
| Standby power: | <0.5 |
| Flicker-free: | Pst LM: 0.002 / SVM: 0.003 |
| Sikring C10: | 33 pr. sikring |
| Lysstrøm: | 120lm/W |
| Model: | T-Hee |
| Størrelse: | Ø498 mm x 12 mm (Cutout: Ø480 mm) |
| mA/W: | Standard – 1100mA/40W |
| Optik: | Opal – 110° beam angle / Microprismatisk – 90° beam angle + UGR <19 |
| Ra / Kelvin: | Ra80 – 3000K / 4000K (Option Ra90) |
| Montering: | Indbyg |
| IP / IK: | IP20 – Option: IP44 / IK04 |
| Farve: | Standard – RAL9016 |
| Materiale: | Aluminium |
| Vægt kg: | 2.4 kg |
| IEC62717 (L80B10): | >50.000h ved ta 25 grader |
| Tilslutning: | Direkte |
| Styring: | On/Off / 1-10V / DALI / Sensor |
| Startstrøm / Lækstrøm: | 7.9A peak – 180us / 0.41mA |
| Standby power: | <0.5 |
| Flicker-free: | Pst LM: 0.002 / SVM: 0.003 |
| Sikring C10: | 33 pr. sikring |
| Lysstrøm: | 120lm/W |
Microprismatisk – 90° beam angle
Opal – 110° beam angle
T-Hee – Ø175 mm
T-Hee – Ø400 mm
T-Hee – Ø238 mm
T-Hee – Ø498 mm
T-Hee – Ø298 mm

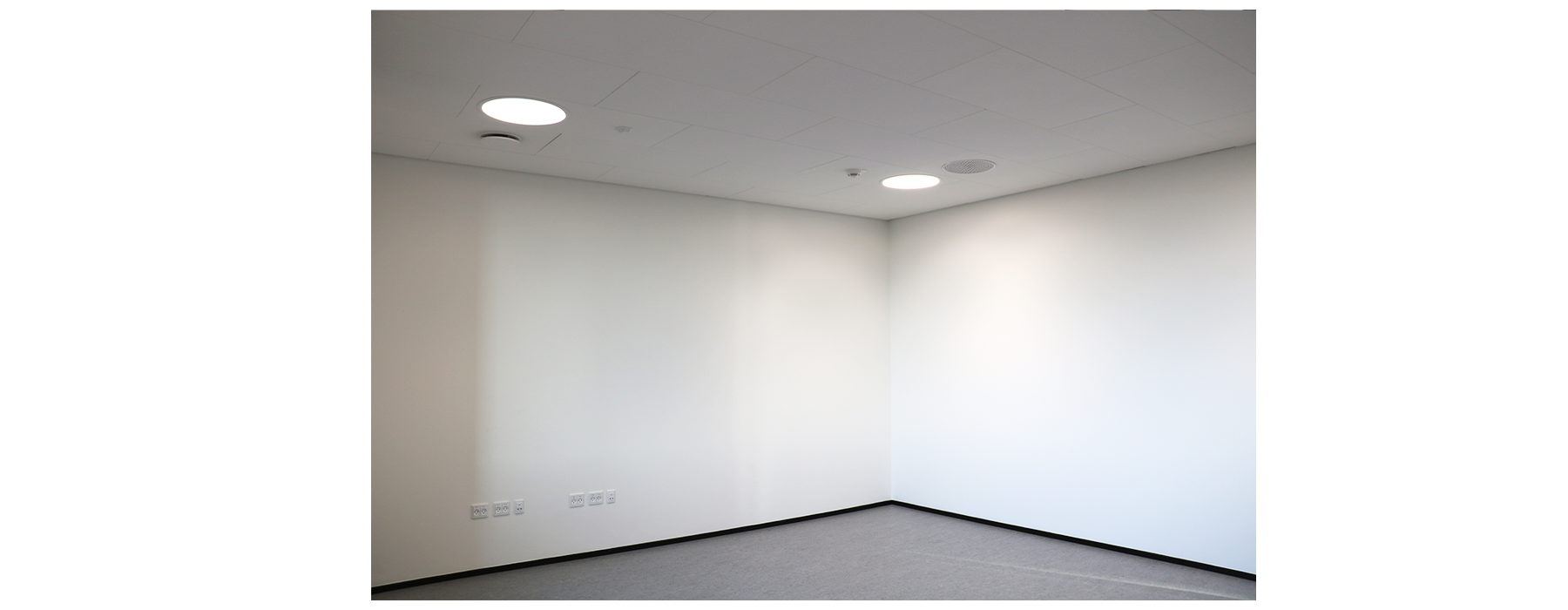

Valhøj Skole

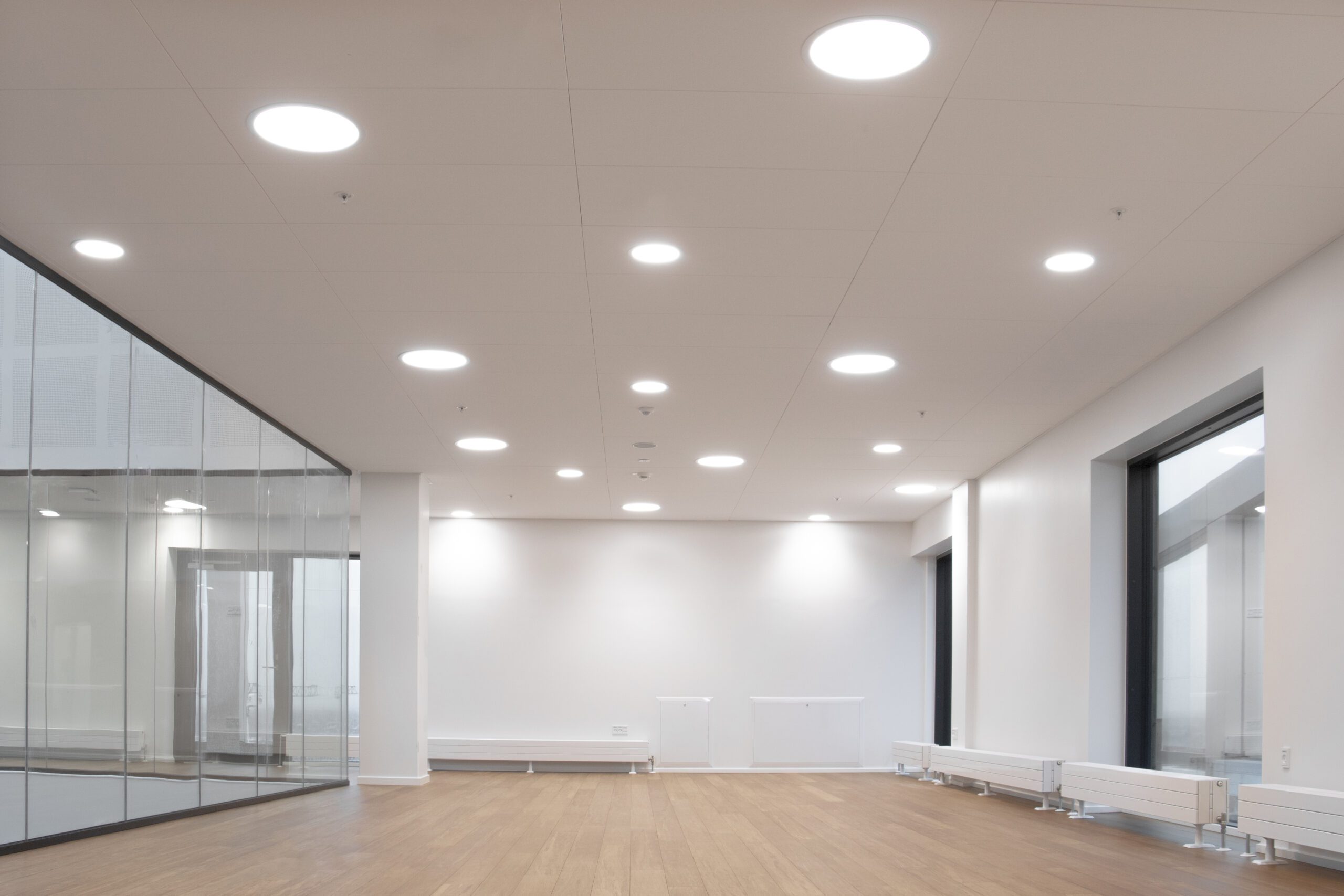

Høje-Taastrup Rådhus
T-Hee er en samlet designserie, der både fås som et indbygnings- og påbygningsarmatur.
